丸いチューブ
中国の複合炭素繊維管工場
私たちは、複合チューブの設計と複合チューブ製造の専門家です。私たちには長年の経験があり、あらゆる用途向けにカーボンファイバーチューブを製造できます。多数の複合チューブ製造プロセスを使用して、Ø5mm–...から直径の直径を生成できます。
お問い合わせを送る
製品説明
私たちは、複合チューブの設計と複合チューブ製造の専門家です。私たちには長年の経験があり、あらゆる用途向けにカーボンファイバーチューブを製造できます。複数の複合チューブ製造プロセスを使用して、Ø5mm〜500mmから5mまでの長さのチューブの直径を生成できます。
ラウンド、正方形、楕円形、テーパーなど、幅広い既存のツーリングがあります。
-

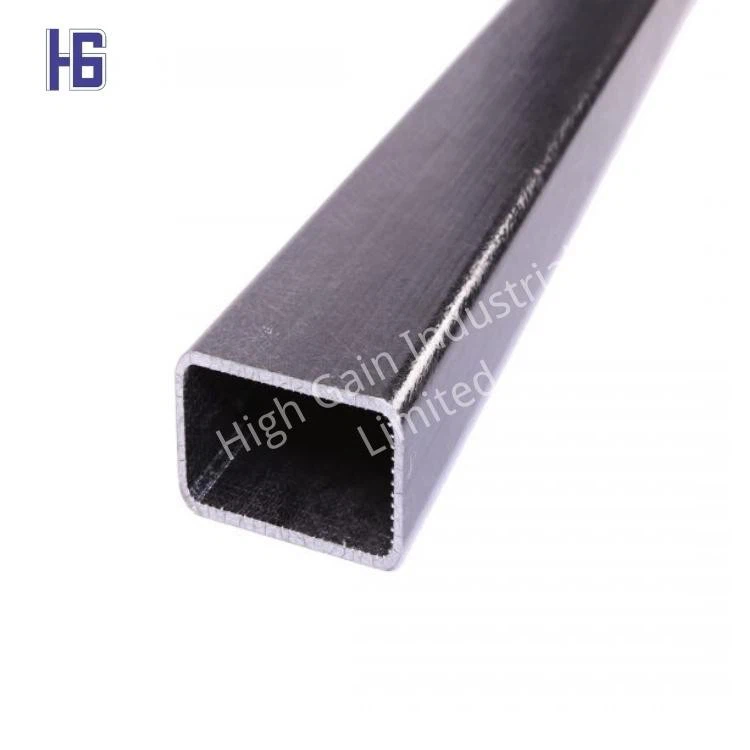

正方形のチューブ
-
楕円形のチューブ
-
テーパーチューブ
すべての複合チューブは、Autoclave（OOA）技術と最高品質のプレグレグ材料を使用して製造されており、高繊維体積分率と低ボイド含有量を保証します。
これらの材料の幅広い範囲をさまざまな補強材、重量、織り、および弾性モジュリで使用し、在庫しています。また、プリプレグは、火災遅延やシアン酸エステルを含む高温（TG）システムなどの専門樹脂システムを在庫しています。
以下に詳細に説明されている多数の表面仕上げオプションを提供し、追加の機械加工と組み立て操作を実行できます。
複合設計プロセス
複合材料の利点を最大化するために、チューブの構築が意図したアプリケーションに対して正しく最適化されることが不可欠です。複合材料はオルソロピックであり、チューブの特性は、その構造に使用される材料とレイアップの関数です。そのため、2つの視覚的に同一のチューブが大きく異なる特性を示すことができます。
High Gay Industrial Ltdは、顧客がサプリングしたラミネート仕様を正確に取り、産業を超えた経験を描き、複合設計についてアドバイスおよびインプットすることができます。専門知識の深さと複合アプリケーションエクスペリエンスにより、高度に専門化されたメカニカルエンジニアとデザイナーのチームは、プロジェクトチーム、エンジニア、またはエンドユーザーと一緒に作業するのに理想的です。
数十年にわたる複合製造の知識を補完するために、高ゲインは多くのオーダーメイドのソフトウェアツールを使用して、強度、剛性、体重、またはその他の基準のために複合設計を最適化します。設計が完了したら、これを有限要素分析（FEA）モデリングソフトウェアに送り込み、荷重下で炭素繊維チューブをシミュレートし、予想どおりに実行することを確認できます。私たちは定期的に外部のテストハウスと協力して、複合チューブの設計とモデルへのフィードバックを検証します。
ただし、設計プロセスはここでは終わりません。チューブが供給されると、お客様と緊密に連携して、意図した環境でチューブの機能に関する実用的なデータを収集します。この情報を使用して、プロセスを改善し、将来の設計反復に関する推奨事項を作成します。
複合材料を他の材料に結合することの特別な経験があり、共同設計と接着剤の選択について入力/助言することができます。
複合製造プロセス
高い利益は、顧客の要件を満たすためのあらゆる機能を備えた複合チューブ製造の国内リーダーです。
最大150mmØまでの直径の複合チューブの場合、プレグロールラップ生産技術を使用して、ほとんどのチューブを生成します。
チューブを構築するために電動プラテンローリングプレスを使用し、CNCテープワインダーを統合するために使用する
データロガーを備えた高温オーブンの熱および圧力の下でのチューブの硬化
顧客の利点は次のとおりです。
この生産技術の汎用性により、ほぼすべてのプレグレグ材料と繊維角を使用できます。
この方法により、利用可能な最高品質の複合チューブが生成されます。
より大きな直径（Ø150mmを超える）のために、タイトな許容範囲と厳密な仕上げ要件を備えたØ500mmまでのチューブを作ることができる独自のシート巻線プロセスを開発しました。
どちらの手法も、非ラウンドジオメーターと先細りのプロファイルのチューブを生成できます。ただし、湾曲または複雑なジオメトリを備えた複合チューブを作成するための追加の成形技術も提供しています。湾曲したチューブを生産するための特注のプロセスを開発しました。このニッチ機能の詳細については、お問い合わせください。
また、高ゲインは、閉じたツール膀胱成形、圧縮成形、樹脂注入、RTMなどの技術から非管状複合部品を製造しています。詳細については、こちらをご覧ください。
