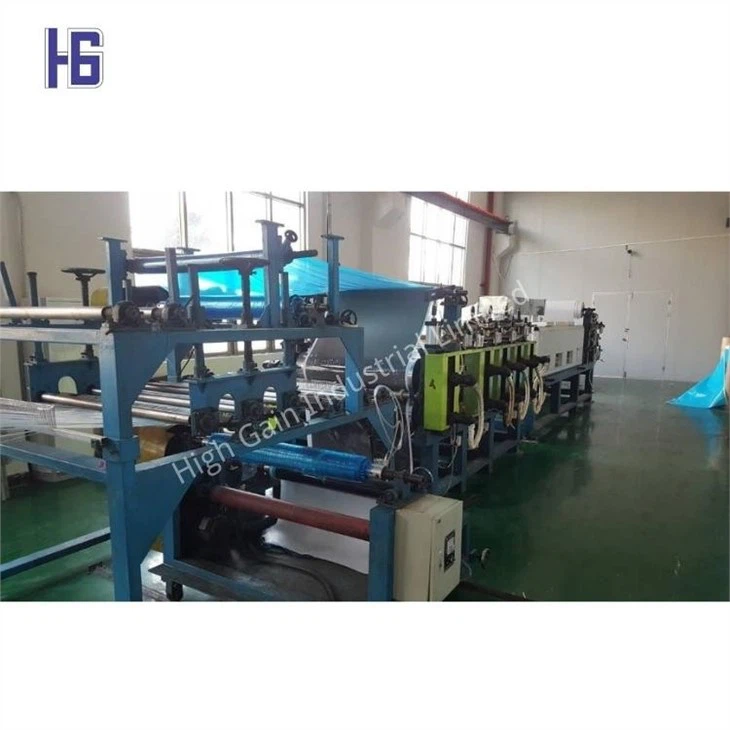

エポキシ樹脂フィルム

HG-514E は中温変性エポキシ樹脂フィルムで、その樹脂流動性は炭素繊維の表面品質の向上に適しています。 靭性が高く、強度が高く、製造性が高く、使いやすく、布の含浸に使用できます。

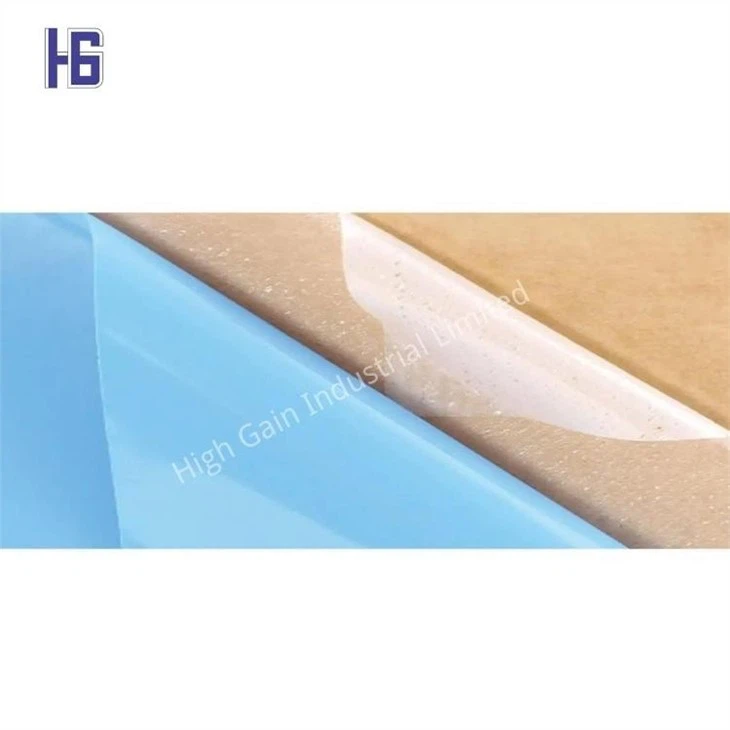

物理的性能：透明で均一なコーティングと厚さが保証されます。

重量: 75g/m², 100g/ m², 125g/ m², 150g/ m², 200g/m²など、お客様のご要望に応じて調整も可能です。

硬化温度: 125-150度

硬化圧力: {{0}} Bar (0.2-0.5Mpa) 130 度 60 分

6 Bar(0.6Mpa) 150度 20分

繊維・樹脂、形状、厚みに合わせて硬化時間、圧力を調整できます。

Tg(DSC) 130度(硬化150度30分)





●用途：エポキシ樹脂フィルムは乾式成形（製造）に適しており、特に樹脂含有量の管理が厳しい製品に適しており、エポキシプリプレグと同時に使用することができます。

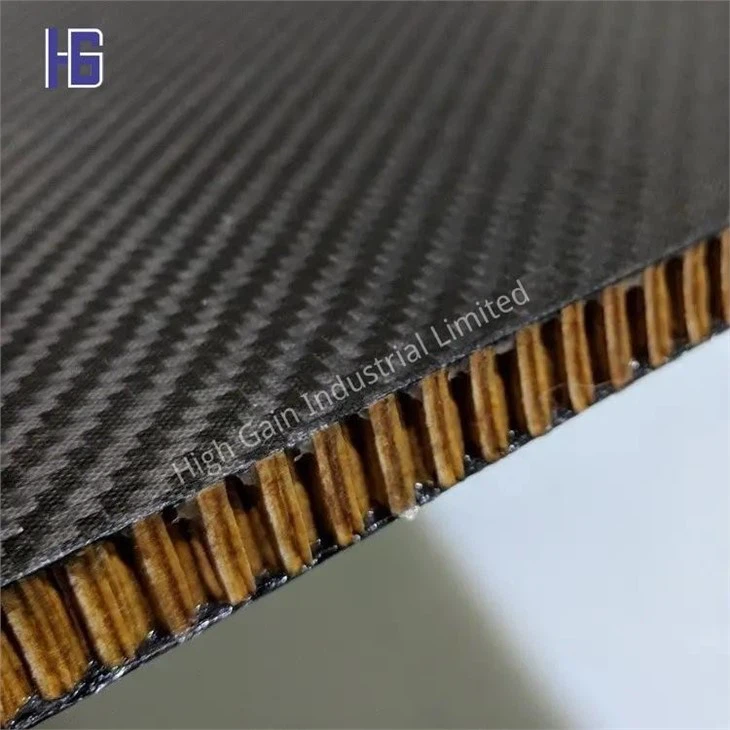

HG-514E 樹脂シートは、ガラス繊維、炭素繊維、アラミド織物の補強、一方向または三次元の編組に使用できます。 完成品の機械的強度は非常に優れています。



●操作方法：

まず、エポキシ樹脂フィルムの比率は、製品に要求される強度によって決まります。 製品形状の輪郭を描くハサミで必要なフィルム形状をカットします。 レジンの離型フィルムをはがし、指定の布の上に置き、型の上に布を広げます。 それらがくっついた後、エポキシ フィルム コンポジットのリリース フィルムの別の層をはがします。 必要に応じて、樹脂フィルムの層数を増やすことができます。 使用温度は20-30度です。 作業温度が低すぎる場合は、ヒートガンの使用を検討してください。

樹脂の最小使用量は、次のように計算できます。

MF/DF プラス M/D=Tp

ノート：

MF----エポキシ フィルム重量 (g/m²)

DF----エポキシ フィルム密度 (g/cm³)

M-----生地重量 (g/m²)

D-----繊維密度 (g/m²)

Tp---- 製品の厚さ (mm)

硬化前に気泡を排出するために、0.2-0.5Mpa の真空圧を使用することをお勧めします。 多層樹脂フィルムを使用する場合は、バーブドローラーで巻いて空気を抜くことができます。

エポキシフィルムはプリプレグと併用することもできます。 主な考慮事項は、気泡の排出です。 温度が上昇すると、適切な圧力が繊維に完全に浸透します。 完成品の外観はオートクレーブに匹敵します。

●硬化：

HG-514E は通常、150 度で 20 分間、または 130 度で 60 分間硬化します。 金型が加熱された後、2 つのプロセスが発生します。

■エポキシ樹脂接着剤フィルムの粘度は、温度の上昇とともに低下するため、布に含浸されています。

■エポキシ樹脂は温度上昇により硬化します。

したがって、樹脂が流れて生地が固まるまでに十分な時間が必要です。 したがって、次の 2 つの温度を決定する必要があります。

----含浸温度。 HG-514Eの含浸温度は約80度です。 樹脂は高温で流動しやすくなりますが、時間は比較的短くなります。

----硬化温度: レジンはこの温度で硬化します。 理論的には、完全な硬化には硬化時間と圧力を参照する必要があります。

しかし実際には、エポキシフィルムは低温でも硬化でき、後硬化プロセスを増やすだけで済みます。 製品が完全に硬化しない場合、製品の強度は相対的に低下します。

●保管温度：4度3ヶ月； -18度6ヶ月

●梱包：両面剥離フィルム。 1*100m/ロール。





人気ラベル: エポキシ樹脂フィルム
