カーボンファイバーチューブ

炭素繊維チューブは、炭素繊維複合材の基本的かつ日常的な炭素繊維製品です。 現在は主に圧延加工で生産されています。 型が異なれば、仕様の異なるパイプが製造されます。 現在、炭素繊維パイプは、UAV、ブラケット、シャフト、耐荷重部品、スポーツ用品、その他の部品で広く使用されています。
お問い合わせを送る
製品説明

product-900-350

炭素繊維チューブは、炭素繊維複合材の基本的かつ日常的な炭素繊維製品です。 現在は主に圧延加工で生産されています。 型が異なれば、仕様の異なるパイプが製造されます。 現在、炭素繊維パイプは、UAV、ブラケット、シャフト、耐荷重部品、スポーツ用品、その他の部品で広く使用されています。

product-900-350

商品情報：



素材: カーボンファイバー

製法：テープ巻き / フィラメントワインディング / 引抜成形 / 圧縮成形

サイズ：下のチャートを参照するか、カスタマイズされた、不規則な形状を作成できます

直径600mmを超えるチューブとパイプを製造できます

水面：

マットまたは光沢のある塗料を吹き付けた 3K プレーン/ツイル パターン

メタリック塗装面

リクエストに応じて他の表面

product-900-350





カーボンファイバーチューブの利点



1.密度：他の材料と同様に、炭素繊維チューブの密度は主に構成材料の影響を受けるため、炭素繊維チューブの密度は主に炭素繊維密度によって決まります。 一般的な炭素繊維パイプの密度は約 1.7g/cm3 ですが、一般的な鋼管の密度は 7.8g/cm3 です。 両者の密度比は 1:4 です。 同じ強度の炭素繊維パイプと鋼パイプの重量比は 1:43 です。 同じ強度を前提にすると、炭素繊維チューブの密度と重量はスチールチューブよりもはるかに小さくなります。

2. 曲げせん断強度と弾性率: 炭素繊維チューブの曲げせん断弾性率の解析は複雑です。これは、炭素繊維チューブ自体が横方向の曲げを受けると、チューブ壁が垂直方向のせん断応力に耐え、2 つに分解できるためです。せん断応力。 テストによると、理論上の曲げせん断弾性率は 8.63GPa であり、測定値は 8.46GPa であり、よく一致しています。

炭素繊維チューブが曲げられてせん断されると、チューブ壁に沿った接線方向のせん断応力だけでなく、チューブ壁に垂直な層間せん断応力も含めて、そのせん断応力は非常に複雑になります。 このカーボンファイバーチューブのせん断強度は理論値で112MPa、実測値は理論値に近い103MPa。

3. 引張強度と弾性率: 引張弾性率は、繊維が耐えられる最大引張力をテストできます。 その単位は psi で、面積 1 平方インチあたり何ポンドの張力に耐えることができるかを示します。 引張弾性率が 3,480 万 psi 未満の炭素繊維は、低弾性率炭素繊維として分類されます。 その他には、標準弾性率、中間弾性率、高弾性率、超高弾性率があります。 超高弾性炭素繊維の引張弾性係数は、7250 万から 1 億 4500 万 psi (5 億から 10 億 kpa) です。 比較すると、鋼の引張弾性率は約 2900 万 psi (2 億 kpa) です。 炭素繊維の弾性係数は鋼の約 10 倍で、鋼の重量は炭素繊維の 5 倍です。 また、炭素繊維の耐疲労性は他の金属よりも優れています。 樹脂と融合すると、最も耐食性の高い材料の 1 つになります。

4.その他の利点：軽量で高強度という優れた利点に加えて、炭素繊維と金属材料の最大の違いは、炭素繊維が電気化学的活性が低く、耐食性と耐老化性に優れた非金属材料であることです。カーボンファイバーチューブの寿命を延ばすことができます。 炭素繊維材料は、作業温度が高く、安全に使用でき、熱膨張係数が小さく、基本的に作業温度が変化しても変形せず、寸法安定性が確保されます。

product-900-350

product-900-350

カーボンファイバーラウンドチューブ（1m）

外径 (mm)

*

内径 (mm)

*

L (mm)

1.8

*

1

*

1000

2

*

1

*

1000

2.5

*

1.7

*

1000

3

*

2

*

1000

3

*

1.7

*

1000

3

*

1.5

*

1000

3

*

1.2

*

1000

3

*

1

*

1000

4

*

2.5

*

1000

3.5

*

2

*

1000

3.5

*

1.7

*

1000

4

*

3

*

1000

4

*

2.5

*

1000

4

*

2

*

1000

4

*

1.5

*

1000

4.5

*

3.5

*

1000

4.5

*

3

*

1000

4.5

*

2.5

*

1000

4.5

*

2

*

1000

4.7

*

3.7

*

1000

4.7

*

3.4

*

1000

4.7

*

3.2

*

1000

4.7

*

3

*

1000

4.7

*

2.8

*

1000

5

*

4

*

1000

5

*

3.5

*

1000

5

*

3

*

1000

5

*

2.5

*

1000

5

*

2

*

1000

5.5

*

4.2

*

1000

5.5

*

4

*

1000

5.5

*

3.5

*

1000

5.5

*

3.2

*

1000

5.5

*

3

*

1000

5.8

*

4.5

*

1000

5.8

*

4.2

*

1000

5.8

*

4

*

1000

6

*

5

*

1000

6

*

4.5

*

1000

6

*

4

*

1000

6

*

3.5

*

1000

6

*

3

*

1000

6.5

*

5

*

1000

7

*

6

*

1000

7

*

5.5

*

1000

7

*

5

*

1000

7

*

4

*

1000

8

*

7

*

1000

8

*

6.5

*

1000

8

*

6

*

1000

8

*

5.5

*

1000

8

*

5

*

1000

8

*

4

*

1000

8

*

3

*

1000

8.5

*

7.5

*

1000

8.5

*

6.5

*

1000

9

*

8

*

1000

9

*

7

*

1000

9.5

*

8.1

*

1000

9.5

*

7.5

*

1000

10

*

9

*

1000

10

*

8.5

*

1000

10

*

8

*

1000

10

*

7.5

*

1000

10

*

7

*

1000

10

*

6

*

1000

10

*

5

*

1000

10

*

4

*

1000

11.1

*

9

*

1000

11.1

*

8.7

*

1000

12

*

10

*

1000

12

*

8

*

1000

12.5

*

10

*

1000

12.7

*

10

*

1000

14

*

12

*

1000

14

*

10

*

1000

16

*

14

*

1000

16

*

12

*

1000

19

*

16

*

1000

20

*

14

*

1000

20

*

16

*

1000

22

*

18

*

1000

22

*

16

*

1000

25

*

19

*

1000



カーボンファイバースクエアチューブ（外側が四角で内側が丸）（1m）

外径 (mm)

*

内径 (mm)

*

L (mm)

1.4mm×1.4mm×0.8mm(内側丸)

*

1000

1.7mm×1.7mm×1mm(内側丸)

*

1000

2.0mm×2.0mm×1mm(内側が丸い)

*

1000

2.5mm×2.5mm×1.5mm(内側丸)

*

1000

3mm×3mm×2mm(内側丸)

*

1000

3.5mm×3.5mm×2.4mm(中丸)

*

1000

4mm×4mm×2.5mm(内側丸)

*

1000

4mm×4mm×3mm(中丸)

*

1000

5mmX5mm×4mm(内側丸)

*

1000

6mm×6mm×4.15mm(内側丸)

*

1000

6mm×6mm×5mm(中丸)

*

1000

7mm×7mm×5.5mm(内側丸)

*

1000

8mm×8mm×6.5mm(中丸)

*

1000

8mm×8mm×6.5mm(中丸)

*

1000

8mm×8mm×6mm(中丸)

*

1000

10mm×10mm×8.5mm(中丸)

*

1000

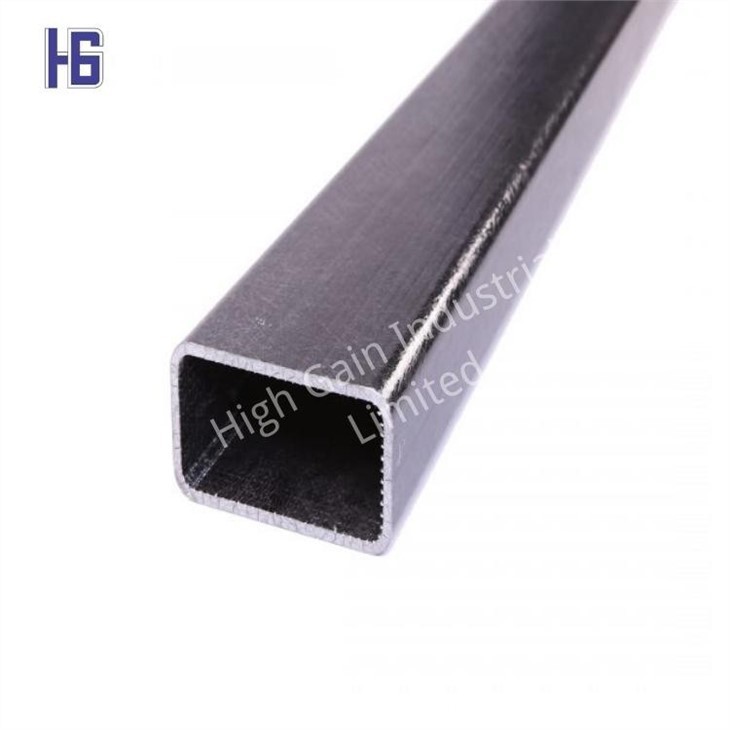

カーボンファイバースクエアチューブ（外側・内側ともスクエア）（1m）

外径 (mm)

*

内径 (mm)

*

L (mm)

3mm×3mm×2mm(正方形の内側)

*

1000

4mm×4mm×3mm(正方形の内側)

*

1000

5mm×5mm×4mm(正方形の内側)

*

1000

6mm×6mm×5mm(正方形の内側)

*

1000

8mm×8mm×7mm(正方形の内側)

*

1000

10mm×10mm×8.5mm(正方形の内側)

*

1000
